一、型号及含义：

二、用途：
ZGQ2系列双电源自动转换开关电器（以下简称转换开关）适用于交流50Hz，额定工作电压380V，额定工作电流63A-630A及以下的双回路供电系统。用自动或手动操作方式完成常用电源之间的切换，该切换开关主要用于医院，商店，银行、化工，冶金，高层建筑，军事设施等重要场合。

三、正常工作条件：
1、安装的海拔高度不应超过2000米。
2、周围环境温度上限不高于+40℃。下限不低于-1 5℃，24小时平均值不超过+35℃。
3、大气的相对湿度在周围空气温度为+40℃时不超过50亾丆嵼较低的温度下，可以有较高的湿度，应考虑到温度变化会使产品表面发生产品表面的凝露。
4、无爆炸危险的介质，且介质无足以腐蚀和破坏绝缘的气体与尘埃。
5、无显著摇动和冲击震动的地方。

四、基本结构：

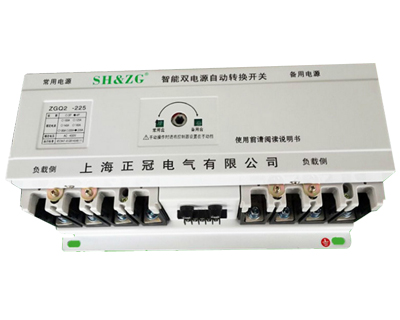

ZGQ2系列双电源自动切换开关主要由电源转换执行断路器组成，开关工作有三个状态位置供用户选择：常用电源（N）合、双分备用电源（R）合，开关具有体积小。重量轻、工作稳定，使用方便等。

五、安装及使用方法：
接线时，常用电源N应接入常用电源执行断路器QN，备用电源R应接入备用电源执行断路器QR。当QN和QR四级断路器时，接线方式按接线图，其中QN和QR的1,3,5为三相进线端，2,4,6为三相出线端，7为零线进线端，8为零线出线端。若选用断路器为三级断路器，则必须将常用电源（N）的零线NN和备用电源（R）的零线NR同时接到三级专用接线零端子上。具体操作见接线图。双电源切换开关自动控制器的工作电源取自断路器QN和QR的进线端A相和零线N，若选用断路器为三级断路器时，必须要接两路来的零线即NN和NR该三级专用接线零端子在两台断路器中间。在自动转换开关安装，接线过程中，切不要的原接在进线端和本机控制线用掉，碰断或短路等。

五、使用操作：
无论常用电源和备用电源有无电压，均可采用手动操作方式。手动操作时，应将手动一自动按钮置于手动位置，当推动手柄顺时针旋转至终端时，备用电源执行断路器QN分闸，常用电源执行断路器QN合闸；当推动手柄逆时针旋转至终端时，备用电源执行QN合闸，常用电源执行断路器QN分闸。面板中，电源指示灯（黄）指示自动控制盒工作电源，若该灯不亮，说明自动控制盒工作电源有故障，不能操作开关。待修复正常后，将手动一自动按钮置于自动位置状态，如果常用电源供电正常，转换开关将自动投入电源执行断路器QN分闸状态，面板中N电源指示灯（绿）亮；如果常用电源供电不正常，则转换开关将自动投入断路器QN分闸，QR合闸位置状态，面板中R电源指示灯（绿）亮。
