产品内容：CPS代号说明
CPS即“控制与保护开关电器”是低压电器甲的新型产品，作为新的大类产品，其产品类别代号为“cps”(Control and Protective Switching Devices)。CPS符合的标准:GB14048.9《低压开关设备和控制设备多功能电器(设备)第2部分：控制与保护开关电器段备)》、IEC60947-6-2《低压开关设备和控制设备第6部分 多功能电器 第2节 控制与保护开关电器》。符合GB标准和IEC标准规定的电气设计表示方法如图1所示。 ZGCPS填补国内空白的第一代CPS大类产品。ZGCPS系列控制与保护开关是CPS改进型产品
1、产品型号及类别

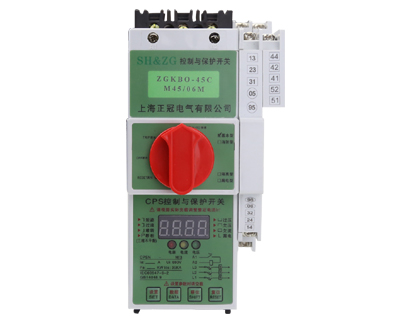

ZGCPS 数字基本型控制与保护开关电器
ZGCPS-F 消防型控制与保护开关电器
ZGCPS-E 液晶高级型控制与保护开关电器
ZGCPS-G隔离型控制与保护开关电器
ZGCPS-L漏电型控制与保护开关电器
ZGCPS-T通讯型控制与保护开关电器
ZGCPSD双速型控制与保护开关电器
ZGCPSD3三速型控制与保护开关电器
ZGCPSN 可逆型控制与保护开关电器
ZGCPSJ星三角减压起动器
ZGCPSZ自藕减压起动器
ZGCPSR电阻减压起动器
2、功能
ZGCPS控制保护开关ZGCPS-C采用模块化的单一产品结构型式，集成了传统的断路器(熔断器)，接触器，过载(或过流，断相)保护继电器，起动器，隔离器，电机综合保护器等低压电器产品的主要功能，具有远距离自动控制和就地直接人力控制功能，具有面板指示及机电信号报警功能，具有过压欠压保护功能，具有断相缺相保护功能，具有欠流欠功率功能，具有协调配合的时间一电流保护特性(具有过载反时限，定时限，短路瞬时，特大短路瞬时四段保护特性)。根据需要选配功能模块或附件，即可实现对各类电动机负载，配电负载的控制与保护，集控制与保护于一体。
3、用途
ZGCPS控制保护开关ZGCPS-C王要用于交流50Hz(60Hz)，额定电压至690V,额定电流自0.25A至125A，控制电机功率自0.05KW至55KW的电力系统中接通，承载和分断正常条件(包括规定的过载条件)下的电流，且能够接通，承载并分断规定的非正常条件(如短路)下的电流。
4、产品优势
◇与分离电器构成的系统相比
a.具有控制与保护自配合的特性ZGCPS系列控制与保护开关电器集控制与保护功能于一体，相当于断路器(熔断器)+接触器+过载继电器+辅助电器。很好的解决了分离元件不能或很难解决的元件之间的保护与控制特性匹配问题，使保护与控制特性配合更完善合理(具有反时限、定时限和瞬时三段保护特性)，只要根据负载功率或电流即可正确选择单一产品，代替以往的包括自电源进线端至负载端的各种电器，不需降容；大大减轻了设计人员的工作量。
b.具有无可比拟的运行可靠性和系统的连续运行性能ZGCPS控制保护开关ZGCPS-C在分断短路电流后无需维护即可投入使用，即具有分断短路故障后的连续运行性能：
ZGCPS控制保护开关在进行了分断短路电流试验后，仍具有不小于1500次的AC-44电寿命，这是由断路器等分离元件构成的系统所难以达到的，ZGCPS的这一特性极大地提高了系统的运行可靠性和系统的连续运行性，其中的工Ics为8OkA指标属同类产品的国际领先、国内最高指标。
c.节能节材ZGCPS控制保护开关ZGCPS-C具有体积小、安装面积少、无分离元件接点、减少线路发热、节约能源、节约材料等优点。
◇与塑壳断路器相比
a.具有分断能力高、飞弧距离短的特性ZGCPS控制保护开关在380V额定运行短路分断能力Ics(0-co-co)达到高分断型为80kA。标准型为50kA。经济型为35kA，在50kA预期短路电流下的分断时间仅为2-3ms，限流系数达到0.2以下，达到塑壳断路器的领先水平，达到熔断器的限流水平，大大限制了短路电流对系统的动、热冲击。ZGCPS飞弧距离仅为20-30mm。
b.与塑壳断路器构成的保护系统相比，具有保护整定电流均可调整的特性CPS控制保护开关ZGCPS-C的热脱扣(反时限)电流和磁脱扣(定时限)电流均可在面板上进行调整，即除了常规的热保护电流可根据负载功率进行整定外，过流保护整定电流也可在面板上进行调整渭己电负载的调整范围为3-6Ie，电动机负载的调整范围为6-2Ie)。克服了塑壳断路器的短路保护整定电流出厂后用户无法调整的缺点，使得ZGCPS产品即使安装在线路末端短路电流较小时，同样具有很好的短路保护功能。
◇与接触器性能相比具有寿命长、操作方便的特性
ZGCPS控制保护开关ZGCPS-C的机械寿命达500-1000万次，电寿命AC-43为100-120万次，既可就地手动操作，又可实现远距离自动控制功能。采用了先进的触头与电磁系统分离式设计，有效抑制了触头的二次弹跳，大大提高了产品的电寿命，而且特别适用于重载起动等严酷的场合。
5、其它特点
a.ZGCPS控制保护开关ZGCPS-C配套附件齐全辅助触头与信号报警触头、分励脱扣器、远距离再扣器、门或抽屉的面板操作机构、控制电路转换模块等，在单一产品上可构成完整的控制与保护单元J实现协调配合的控制与保护功能。
b.ZGCPS控制保护开关ZGCPS-C安装灵活横装、垂直安装、水平安装均不影响使用性能。可广泛应用于紧凑型成套装置中，包括固定
式或抽屉式的MCC柜中，特别是ZGCPS-12、16、18、32、45在1/4和1/2抽屉中应用，具有分离元器件不可比拟的优越性。
c.ZGCPS控制保护开关ZGCPS-C安全可靠、防护等级高板前、插入式板后接线的接线端子均具有防触指功能J配备高防护等级外壳后，可适用于民用建筑的潮湿场所、地下室、水泵房、煤矿、港口、船舶、石化等领域，是替代目前的电磁起动器、保护式和组合式起动器的理想产品。
