一、概述： 当今科技日新月异，电力系统设备逐渐向集中监控化、智能化方向发展[即弱电(电子)]控制强电。本它以最新的微机控制系统为核心，电磁兼容性设计、抗干扰性强、长期工作稳定可靠，配以大屏幕背光LCD显示，给用户形成一个良好的人机对话界面，操作、警示简便及高度智能化，是一种理想的机电一体化新型双电源自动切换装置。同时开创了双电源自动切换系统向着智能化，网络化方向发展的新纪元，也是目前国内同类产品的更新换代产品。 二、适用范围： ZGQ2B系列智能双电源自动切换装置适用于交流50/60Hz，额定电压1000V以下，额定电流2000A以下的双电源供电系统，能实现常用电源(N)与备用电源(R)之间的自动切换(也可设定为手动切换)使双电源供电用户实现无人值守变电所。本产品适用于特类、Ⅰ类电力系统、高层建筑、住宅小区、军事设施、医院、机尝码头、商尝通信、消防、冶金、化工、纺织、石油、煤矿等不允许停电的重要场所。 三、正常工作条件： 1.周围空气温度为-25℃～+40℃，且24小时的平均值不超过+35℃。最高温度+40℃时，相对湿度不超过50％，在较低温度时允许有较高的相对湿度，例如+20℃时为90％，但应考虑到由于温度变化，有可能产生凝露现象。
2.安装地点海拔高度不超过2000米，户内使用。
3.如果上述条件不能满足时，订货时应由用户和制造厂协商解决。 四、型号含义：
五、结构特点：

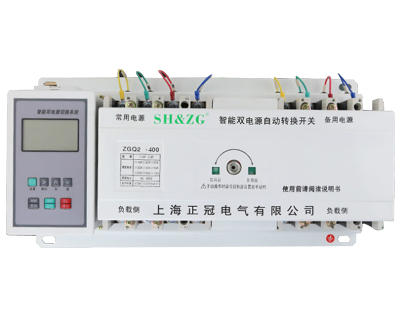

ZGQ2B智能双电源自动切换系统(以下简称智能系统)是由装置本体和智能自动控制器两大部分组成。
1、装置本体由两台带有电动机操作机构的断路器(型号规格见技术参数条款)及附件(辅助报警触头等)，机械联锁机构、电器联锁、熔断器、接线端子等组成，所有零部件安装在一块金属板上。
2、智能自动控制器由新颖的单片机及输出等诸多模块所组成。
二者之间通过专用的航空插头接口和专用的长度不超2米的屏蔽电缆相连接，组成智能控制系统，智能系统控制电源电压为220V、50/60Hz。DTSQ1切换时间为1-30s可调(正常出厂时为3s)，如需要更长时间请与厂方联系。
本智能系统具有机械、电气双重联锁保护功能，为您的供电提供了安全可靠的保证。
本智能系统可完成三相三线、三相四线的双电源供电的自动切换。 六、性能： 一、智能系统工作原理 控制器对两路电压同时进行检测，对高于额定值110％(可调)的电源电压判为过电压、低于额定值85％(可调)的判为欠(或失)电压，微机控制电路对上述检测结果进行逻辑判断，处理结果通过延时(可调)电路驱动相应的指令向电动操作机构发出分闸或合闸指令，上述检测结果可在智能自动控制器面板LCD显示屏上显示出来，也可以同时通过串口与计算机相连采用软件控制，供用户查找原因，以便用户在最短的时间里修复故障线路，使双电源供电恢复原状态。
二.智能自动控制器按控制功能分为三种 1.自投自复(R)适用于电网与电网。智能自动控制器对两种电源(即常用电源和备用电源)进行自动切换，正常状态时由常用电源供电。当常用电源出现故障或异常(任何一相电压发生过压、欠压、失压或缺相)时，自动切换至备用电源供电，当常用电源恢复正常后，自动返回至常用电源供电，当备用电源出现故障或异常(任一相电压发生过压、欠压、失压或缺相)时，控制器发出常用或备用电源报警。
2.自投不自复(S)适用于电网与电网。自投不自复的自动控制器对两路电源(即常用电源和备用电源)进行自动切换。在任一电源出现异常(任一相电压发生过压、欠压或缺相)时，经已设定的延时自动切换至另一正常电源，但当异常电源恢复正常后，不能自动回复。
3.电网与发电(F)[当用于电网与发电系统时，转换时间应设定为15秒]电网一发电的自动控制器对电网和发电两路电源进行自动切换，在电网电压低于85％额定电压时，经发电延时指令发出发电指令(以一组常开常闭触点输出)。当发电电压达到85％额定电压时，先从电网断开负载电路，经卸载指令，卸去次要负载(以另一组常开常闭触点输出)，再经转换接通延时接通发电电源。当电网恢复正常(达到85％额定电压以上)后，经智能控制器逻辑判断，自动将负载电路从发电电源断开，切换到电网供电。 三、当常用电源不正常时，微机将检测当时预置工作状态（手动、自动、自复、不自复）和备用电源是否正常决定是否切换，启动备用电源，系统负载由备用电源供电。
四、双电源供电双分状态
系统负载于双分状态时，不论两组电源是否正常以及系统“手动”和“自动”的预置状态，系统都仍然保持在双分状态。只有在操作按键盘(手动)(自动)后，才将系统工作转入非双分状态(手动-常用-备用或自动-自复-不自复)负载才有供电，并按上述处理。
五. 保护功能: ■ 过负荷和短路保护 ■ 断相、断路保护 ■ 失压、欠压保护
六. 具有自动切换时间可调1秒~30秒 七. 高性能单片机程序控制，抗干扰能力强，保护精度高 八. 具有体积小、稳定性高、连续工作可靠等优点 九. 具有中央微机控制通讯接口 十. 无噪音运行，节能降耗，符合国家绿色电气产品标准 十一. 具有远距离控制消防信号输出.
|
